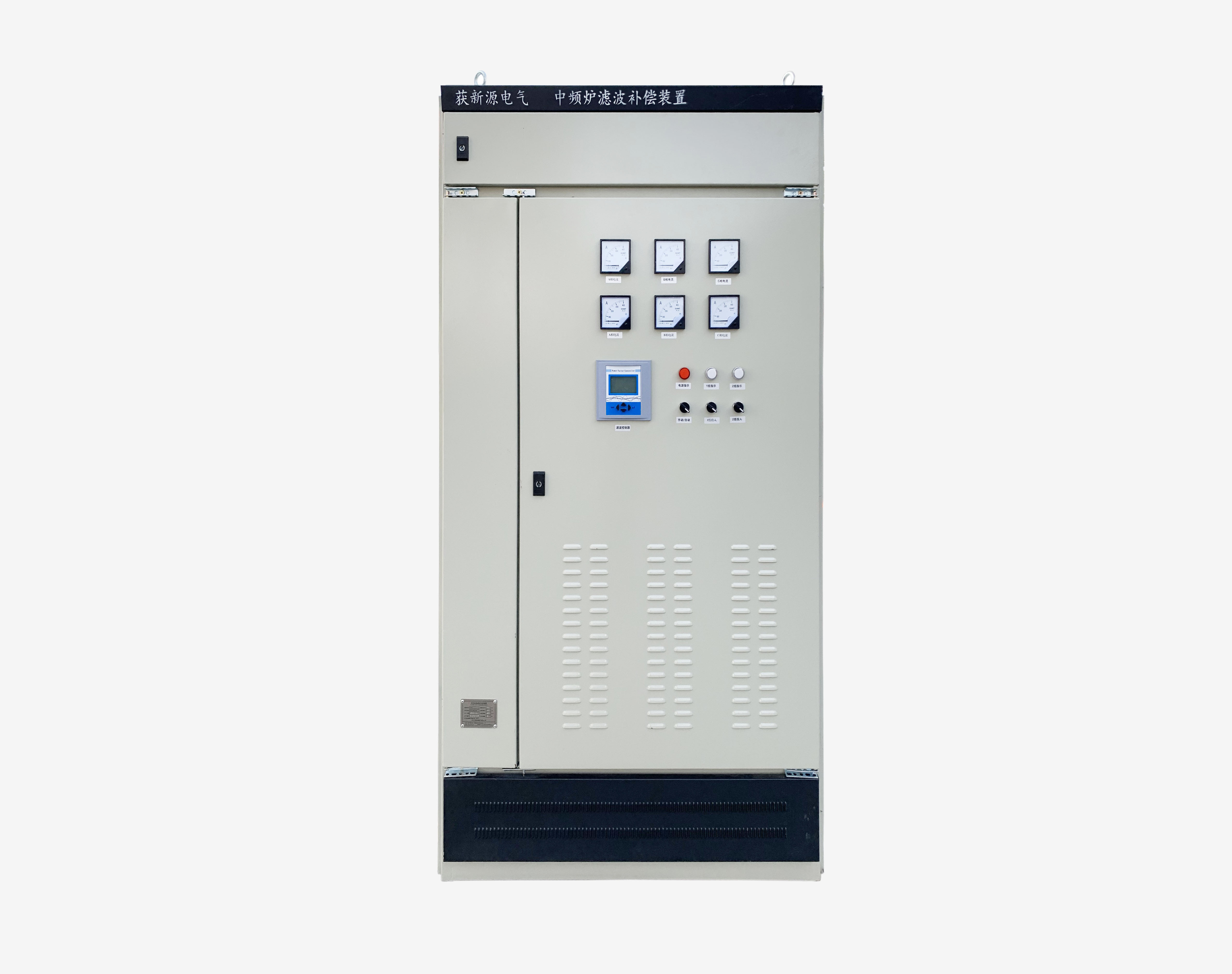

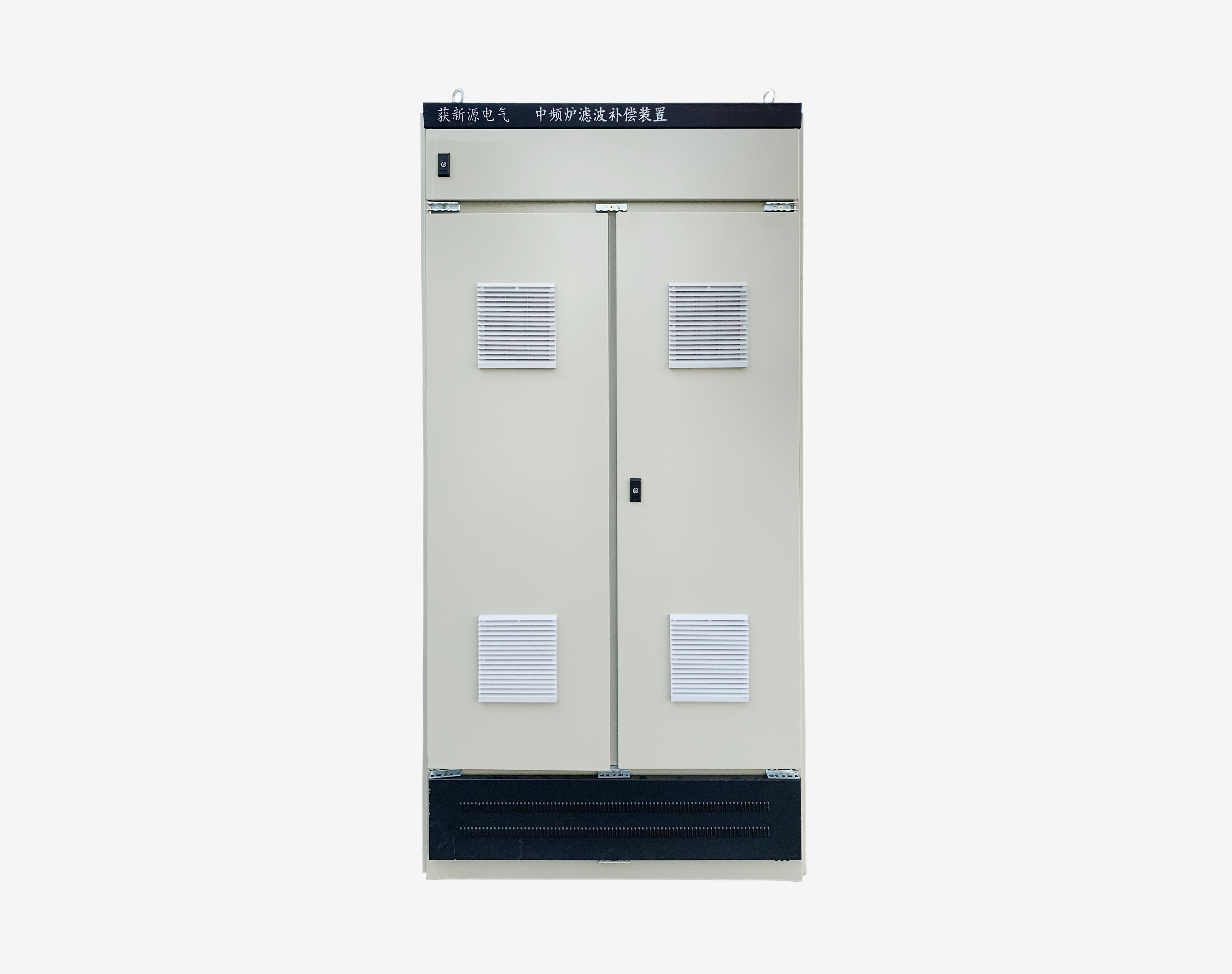

中頻爐諧波治理裝置

中頻爐工作原理：

中頻爐是一種将工頻50HZ交流電轉變爲中頻（300HZ以上至1000HZ）的電源裝置，把三相工頻交流電，整流後變成直流電，再把直流電變爲可調節的中頻電流，供給由電容和感應線圈裏流過的中頻交變電流，在感應圈中産生高密度的磁力線，并切割感應圈裏盛放的金屬材料，在金屬材料中産生很大的渦流。

中頻爐工作電源

中頻爐負荷爲主，爲非線性負荷，其爲主要諧波源。治理諧波污染,是企業正常生産、節能降耗的重要保證。

中頻爐諧波治理方案

中頻爐爲非線性負荷，在生産運行過程中産生的5次、7次、11次、13次等爲主的高次諧波，是嚴重的諧波源。針對諧波治理，特設計主回路濾波支路是5次、7次、11次，其餘支路串聯7%的電抗來平衡系統，組成LC濾波支路，用來抑制電網諧波。中頻爐濾波補償裝置的作用有三個：

1）阻止整流設備産生的諧波電流倒灌流入高壓側，避免諧波對高壓側計量端造成影響；

2）保障電氣設備用電的安全性和生産設備的穩定運行。使諧波電流在總負載側前端消化吸收的同時，消除不平衡現象，穩定母線電壓，加強系統電壓穩定性。

   3）節能降耗。通過精細的無功補償和諧波治理，提高系統功率因數，使諧波的含量達到要求的範圍，避免月電度電力考核罰款；亦能使高壓總供電電流下降。

需要了解詳細的治理方案，可來電咨詢。

一、按中頻爐爐殼的材質分：

      鋼殼爐，鋁殼爐

二、按照中頻爐熔煉金屬不同分爲：

         熔煉廢舊鋼鐵爲中頻熔鋼爐（熔鐵爐）；熔煉鋁合金爲熔鋁爐；熔煉不鏽鋼爲不鏽鋼熔煉爐；熔煉銅合金爲熔銅爐；熔煉金爲熔金爐。

三、按照中頻熔煉爐爐體噸位分爲：

        0.25噸、0.5噸、1噸、2噸、3噸、5噸、10噸、15噸、20噸。。。。等中頻熔煉爐，噸位都可定制。

四、按照中頻熔煉爐‍電源模式不同分爲：

1、中頻熔煉爐電源爲串聯模式且爲單供電模式，每套電爐一套變壓器、一套單供電中頻電源系統;每套電爐采用雙爐體，一備一用，單供電的方式。工作時:一台爐體熔化，另一台爐體備用。每套電爐中的獨立中頻電源系統功率可調。

2、中頻熔煉爐電源爲串聯模式且爲雙供電模式，每套電爐一套變壓器、一套串聯諧振中頻電源系統，每套電爐采用雙爐體，同時供電的方式，雙爐體具有同時工作,一個爐體熔化和一個爐體升溫、保溫、調質的功能。正常工作時:一台爐體熔化，另一台爐體升溫、保溫、調質。每套中頻電源系統功率可以在兩個爐殼之間自由分配。功率因數高0.95， 可恒功率輸出。

 3、中頻熔煉爐電源爲并聯模式且爲大小電源，一台變壓器對應兩台中頻電源，配置兩台中頻爐體，采用兩台電動換爐開關轉換。來實現一台爐體熔煉一台爐體用于保溫,如此交替工作。

優點：配置簡單、投資小、大功率配置熔煉，保溫采用小電源工作。單台變壓器，可減少變壓器空損。兩台爐體同時澆鑄可滿足鑄造車間澆鑄大噸位鑄件。
